無鉛焊接工藝有哪些步驟？

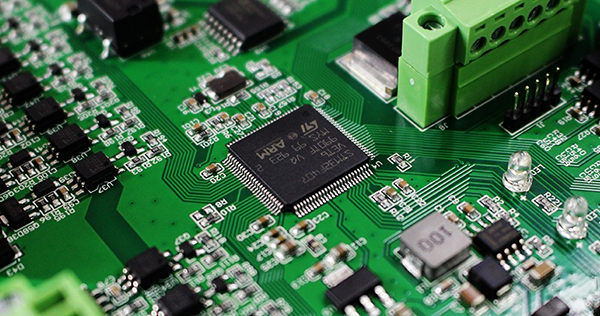

無鉛焊接工藝的核心步驟如下，每個步驟均包含關鍵控制要點以確保焊接質量：
一、焊前準備優化
引入自動光學檢測（AOI）設備，對元件引腳和PCB焊盤進行初步檢查，減少人工目檢所需時間。
使用離子污染測試儀檢測PCB清潔度，確保滿足無鉛工藝的低污染要求。
建立焊膏庫存管理系統，遵循先進先出（FIFO）原則，避免焊膏因過期而浪費。
二、焊膏印刷優化
采用激光納米涂層或電鑄鋼網，并對開口邊緣進行納米級拋光處理，以減少錫膏殘留。
引入鋼網厚度在線檢測系統，確保鋼網厚度偏差控制在±2μm以?xún)?nèi)。
使用閉環控制系統，實時監測并調整印刷壓力、速度和脫模距離、脫模速度等關鍵參數。
部署SPI機器視覺系統，對焊膏沉積量進行實時檢測，當偏差超過5%時自動觸發報警機制。
三、元件貼裝優化
升級至多軸聯動貼片機，將貼裝速度提升至80,000 CPH（元件/小時），同時保持±30μm的高精度。
采用真空吸嘴壓力在線監測技術，確保元件貼裝壓力穩定，避免焊膏被擠出。
引入智能供料器，根據BOM（物料清單）自動切換元件料盤，顯著減少換線時間。
四、 回流焊接優化
使用具備自適應學習功能的回流焊爐，根據PCB的熱容差異自動調整各區的溫度設置。
部署紅外與熱電偶復合測溫系統，實現爐內溫度場的三維可視化監控。
采用局部氮?dú)獗Ｗo(hù)技術，僅在回流區注入氮?dú)?，將氧含量控制?/font>50ppm以下，以提升焊接質量
五、 波峰焊接優化（如適用）
將傳統波峰焊替換為選擇性波峰焊，以減少對元件和PCB的熱沖擊。
使用雙波峰設計（湍流波與平滑波結合），將通孔填充率提升至95%以上。
引入助焊劑噴霧閉環控制系統，根據PCB的尺寸和孔徑自動調整噴霧量，確保助焊劑均勻覆蓋。
六、手工焊接與返修優化
配備具備溫度曲線預設功能的返修臺，能夠自動記錄并復現成功的返修參數。
使用紅外熱像儀實時監控返修區域的溫度，避免因過熱而損傷元件或PCB。
七、焊后清洗優化
引入pH值在線監測的清洗機，自動添加清洗劑，確保殘留物的離子污染度低于1.5μg/cm2。
采用真空蒸汽脫脂技術，減少清洗劑的使用量達50%以上，同時提高清洗效率。
八、檢驗與測試優化
部署基于深度學習算法的AOI設備，將缺陷識別率提升至99.9%，同時將誤報率降低至0.1%以下。
引入3D X-Ray檢測系統，實現BGA焊點空洞率的定量分析，精度達到±1%。
使用飛針測試儀進行在線電氣測試，將測試點數提升至10,000點，并將測試周期縮短至30秒/板。
九、返工與修復優化
引入激光返修臺，實現BGA等微小元件的無損拆卸和重植，提高返修效率和質量。
建立返修工藝數據庫，自動匹配最佳的返修參數，將一次性修復率提升至95%以上。
通過實施上述優化措施，可以顯著提升無鉛焊接工藝的效率、質量，并有效降低成本和環境污染。企業可根據自身的實際生產規模、產品復雜度和投資預算，分階段實施這些優化方案，建議優先升級檢測設備和工藝控制系統，以快速獲得改進效果。
-未完待續-
